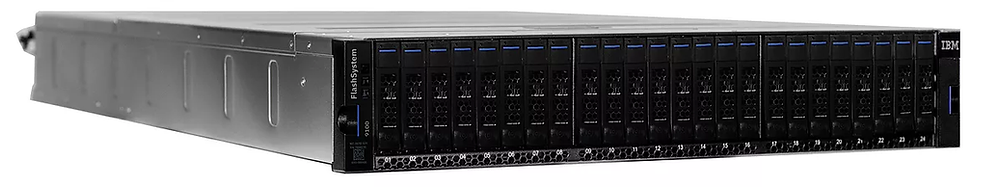

IBM Flash System 9100

3 мин. чтения

Новейшие системы хранения IBM FlashSystem 9110 и 9150. 2U система с включенной компрессией позволяет получить:

  • До 3,8 миллионов IOPS

  • Пропускная способность до 34 Gb/s

  • Время доступа от 100 микросекунд (0,1 мс)

​ Максимальный "сырой" объем 920 Тб (24 модуля по 38,4 Тб) на PCI NVMe IBM FlashCore модулях. ​ Поддержка дедупликации и компрессии данных. Максимальный коэффициент экономии ёмкости 5:1 позволяет получить до 2 Пб доступной емкости всего в 2U. ​ Поддержка всех программных продвинутых функций, доступных на IBM Storwzie V7000 G2, в т.ч. возможность виртуализации внешних СХД, HyperSwap, Mirroring, Easy Tier



Обзор IBM Flash System 9100 - FlashCore модули


В IBM FlashSystem 9110/9150 могут быть установлены IBM NVMe FlashCore Modules. Эти модули имеют множество преимуществ перед обычными SSD:


В IBM FlashSystem 9110/9150 могут быть установлены IBM NVMe FlashCore Modules. Эти модули имеют множество преимуществ перед обычными SSD:

  • IBM FlashCore Modules имеют функцию аппаратной FPGA компрессии позволяющих "на лету" без потери производительности сжимать данные;

  • Повышенная надёжность благодаря продвинутым когнитивным алгоритмам Wear Levelling, Health binning, Heat segregation и media management позволяющим выравнивать износ и балансировать нагрузку внутри модуля;

  • Уникальный запатентованный механизм Variable Stripe RAID защищает каждый Flash чип внутри одного FlashCore модуля, радикально снижает время восстановления после сбоев и значительно продлевает сроки беспроблемной эксплуатации модулей по сравнению со стандартными SSD;

  • IBM FlashSystem 9100/9150 поддерживает совместную установку до 24 IBM FlashCore NVMe или NVMe industry standard SSD модулей.

  • IBM FlashCore модули могут быть объемом 4.8TB, 9.6TB или 19.2TB.

  • NVMe industry standard SSD могут быть объемом 800 GB, 1.92 TB, 3.84 TB, 7.68 TB и 15.36 TB


Сравнение надежности IBM FlashCore модулей и обычных SSD

​

IBM FlashCore модули

Обычный SSD корпоративного класса

Тип Flash памяти

IBM Enhanced 64L 3D TLC

Industry Standard 64L 3D TLC

Емкость чипа

512 GB

512 GB

Кол-во чипов

48

32

Полная емкость

24,35 ТB

16 Тб

Резервная емкость

5,15 TB / 25%/ 10 чипов

0,64 TB / 4%/ 1+ чип

Надежность

18 000 P/E Cycles, 10 DWPD

2 000 P/E Cycles, 1 DWPD


В чём преимущества запатентованной технологии Variable Stripe RAID?

Данные внутри IBM FlashCore модуля хранятся на чипах. Каждый чип разбит 16 planes. На уровне Planes работает механизм защиты Variable Stripe RAID. Planes с разных чипов объединяются в RAID 5 уровня. Если Planes (часть чипа) или чип целиком выходит из строя, механизм Variable Stripe RAID перестраивает RAID. На операцию перестроения уходит, как правило, меньше секунды. Используя такой механизм защиты FlashCore модуль может функционировать вплоть до выхода из строя 4 чипов или 64 Planes.

Характеристики IBM Flash System 9100

Различия между FlashSystem 9110 и 9150

IBM FlashSystem 9110

в каждом контроллере два 8-ми ядерных процессора Intel SkyLake 1,7GHz

IBM FlashSystem 9150

в каждом контроллере два 14-ти ядерных процессора Intel SkyLake 2,2 GHz


FlashSystem 9110 и 9150 поставляются с 128 Гб Кэш памяти (по 64 Гб на каждый контроллер) или 768 Гб кэш памяти (по 384 Гб на каждый контроллер). Объем кэш памяти можно увеличить до 1536 Гб на одну систему (до 6 144 Гб на кластер)

Разъем для установки карт расширения на выбор (по 3 на каждый контроллер):

  • четырехпортовый 16Gb FC или 32Gb FC;

  • двух портовый 25Gb Ethernet RoCE;

  • двух портовый 25Gb Ethernet iWARP;

  • или SAS адаптер для подключения полок расширения


Возможности масштабирования

К головному модулю IBM FlashSystem 9100 можно подключить:

  • до двадцати 2U полок расширения, вмещающих до 24 SSD дисков каждая;

  • до воcьми 5U полок расширения, вешающих до 92 SSD дисков каждая (до736 SSD диска в максимальной конфигурации)

До четырех IBM FlashSystem 9100 можно объединить в один кластер



Высота: 8.8 см Ширина: 48,3 см Глубина: 85 см Вес пустого: 38,5 кг Вес максимально укомплектованного: 46,6 кг Диапазон рабочих температур воздуха: от 5 до 35 градусов С


Возможности IBM Flash System 9100

IBM FlashSystem 9100 является объединением семейств систем хранения IBM Storwzie и IBM FlashSystem. Новое поколение впитало в себя все лучшее от своих прародителей - от FlashSystem взяло уникальную технологию Flash модулей, обладающих потрясающей производительностью и превосходящей все аналоги надежностью, а от Storwzie были взяты возможности виртуализации внешних систем хранения и продвинутые функции оптимизации и управления данными. IBM FlashSystem 9100 обладает следующими возможностями:

Интерфейс IBM Flash System 9100

Новый, унифицированный для всех mid range систем хранения IBM, интерфейс доступен и на IBM FlashSystem 9100.


Знакомый интерфейс дополнен расширенным функционалом, в том числе появились разделы с продвинутым отображением информации о произвольности системы.


Общая информация о системе:

Общая информация о системе:

Для работы с интерфейсом не требуется установки какого-либо ПО. Вам нужен лишь браузер. Программисты IBM кропотливо отладили интерфейс, чтобы он одинаково хорошо работал на всех распространённых браузерах.
