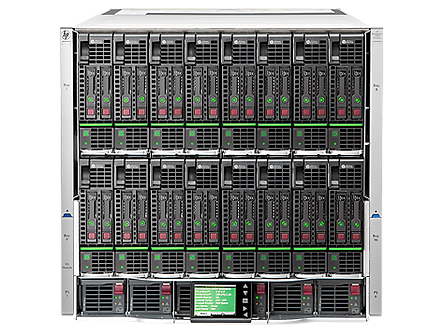

HP BladeSystem c7000 Enclosure

Шасси BladeSystem c7000 содержит все компоненты питания, охлаждения и инфраструктуры ввода-вывода, необходимые для работы модульных компонентов сервера, коммутации и хранения данных с учетом текущих и будущих потребностей. Корпус высотой 10U вмещает до 16 блейд-серверов и/или модулей хранения данных, а также дополнительные сетевые модули и компоненты коммутации систем хранения.

Корпус также содержит общую срединную панель, которая обеспечивает постоянное высокоскоростное подключение блейд-серверов к сети и общему хранилищу данных со скоростью 7,1 Тбит/с. Питание осуществляется через заднюю объединительную панель с совместным подключением.

HP BladeSystem c7000 Enclosure. Обзор

Особенности

Корпус HP BladeSystem c7000 Platinum – это не просто блейд-сервер. Данное комплексное решение включает серверы, системы хранения данных (NAS или iSCSI), сетевые возможности, функции управления энергопотреблением и может расцениваться как универсальная среда.

Повышенная активная мощность источника питания и увеличение пропускной способности срединной объединительной панели за счет технологий Intelligent Infrastructure (например, блоков питания Platinum, модулей питания Intelligent и технологии Location Discovery Services) обеспечивают надежную основу для функционирования конвергентной инфраструктуры в условиях растущих рабочих нагрузок.

  • Универсальное решение питания высокого напряжения для снижения капитальных и эксплуатационных расходов ЦОД — блок питания мощностью 2650 Вт с широким диапазоном входного напряжения (277 В перем. тока и 380 В пост. тока) — модуль входного напряжения с коннекторами APP Saf-D-Grid

HP OneView – это единая интегрированная платформа управления, объединяющая серверы, устройства хранения, сетевое оборудование и контроль за средой ЦОД. Она создана для управления жизненным циклом комплексной конвергентной инфраструктуры.

Модуль Onboard Administrator, технология удаленного управления iLO и ПО HP OneView обеспечивают эффективное управление серверами вне зависимости от состояния операционной системы сервера.

Конфигурация блейд-шасси HP BladeSystem c7000

Высота:

Установка блейдов:

Количество

блейдов:

Отсеки  для свитчей:

Питание:

Вентиляторы:

Поддержка KVM:

Поддержка CD/DVD:



ОА

10U

Блейды устанавливаются вертикально

16 половинного размера, 8 полноразмерных

8 отсеков для коммутационных модулей

6 блоков питания до 2250Вт каждый

10 активных вентиляторов

KVM в полке не поддерживается

CD/DVD в полке не поддерживается

2 модуля OA, внешние порты OA Serial/USB сзади

Функции блейд-шасси HP BladeSystem c7000 Enclosure

Что нового:

  • Модуль HP Single Phase AC Intelligent Power Module поддерживает функцию Intelligent Power Discovery.

  • Intelligent Power Discovery автоматически распределяет серверы для источника питания.

  • Данные Intelligent Power Discovery отображаются в программном обеспечении Insight Control.



Возможности:

  • Упрощенное управление и контроль, теперь с технологией Intelligent Power Discovery.

  • Консолидация прежде всего – корпус HP BladeSystem c7000 Enclosure предназначен не только для блейд-серверов. Он позволяет объединить серверы, системы хранения, сетевые ресурсы и средства питания так, чтобы они функционировали как единое решение.

  • Абсолютный контроль - Средства Onboard Administrator, iLO и пакет HP Insight Control позволяют эффективно управлять серверами и контролировать состояние операционной системы сервера.

  • Программное обеспечение HP Insight Control позволяет автоматизировать стандартные процессы, предоставляя сотрудникам ИТ-отдела возможность решать задачи бизнеса, а не тратить время на рутинную поддержку.

  • При совмещении нового модуля HP Single Phase AC Intelligent Power Module с распределительными щитами питания HP Intelligent и HP Common Slot Platinum функция Intelligent Power Discovery автоматически обнаруживает серверы, распределяет источник питания и проверяет наличие резервного питания.

  • Автоматическое обнаружение и сопоставление в сочетании с технологией Insight Control ускоряют настройку, сокращают количество возможных ошибок и предотвращают простои.

Оборудование

 Блейд-шасси (Enclosure) — общий конструктив HP BladeSystem, в который устанавливаются все внутренние компоненты.

В шасси HP BladeSystem c7000  есть несколько типов отсеков:

  • для установки лезвий блейд —располагаются спереди полки (16);

  • для установки коммутационных модулей — располагаются сзади;

  • для установки блоков питания —располагаются спереди

  • для установки вентиляторов - располагаются сзади;

  • для установки модулей управления Onboard Administrator (OA) — располагаются сзади



На данный момент существуют два форм-фактора блейдов. Блейды половинного размера (half-height) - занимают один отсек в полке, и полноразмерные (full-height) - занимают два соседних в длину отсека. От форм-фактора, соответственно, зависит, какое количество блейдов войдёт в полку.

Для установки в  шасси вы можете выбрать следующие сервера:

Модель сервера



ProLiantBL660c

Gen8



ProLiant WS460c

Gen8 Graphics



ProLiant BL460c

Gen9



ProLiant BL660c

Gen9

ProLiant BL420c

Gen8



ProLiant BL465c

Gen8







Занимаемое в шасси место

до 8 серверов,

занимает 2 отсека



до 16 серверов,

занимает 1отсек



до 16 серверов, занимает 1 отсек

до 8 сервером, занимает 2 отсека

до 16 серверов,

занимает 1 отсек

до 16 серверов,

занимает 1 отсек

Процессор - количество / тип



 2-4 Intel® Xeon® E5-4600 v2, от 4 до 12 ядер на процессор



до 2 Intel® Xeon® v2 E5-2600 и Intel® Xeon® E5-2600, от 2 до 12 ядер на процессор



до 2 Intel® Xeon® E5-2600 v3 и Intel® Xeon® E5-2600 v4, от 4 до 22 ядер на процессор



 2-4 Intel® Xeon® E5-4600 v2, от 6 до 18 ядер на процессор



до 2 Intel Xeon E5-2400, от 4 до 8 ядер на процессор

до 2 AMD Opteron 6200, 4, 6, 8, 12 ядер на процессор



Оперативная память



До 1 Тб DDR3 LRDIMM или RDIMM памяти в 32 слотах



До 512 ГбайтDDR3 RDIMM, LRDIMM или UDIMM памяти в 16 слотах



До 2 Тб памяти DDR4 SmartMemory в 16 слотах

До 2 Тб  DDR4 SmartMemory

памяти в 32 слотах



До 384 Гбайта DDR3 LRDIMMs, RDIMMs, LVDIMMs, UDIMMs в 12 слотах

До 512 Гб DDR3 RDIMM, LRDIMM памяти в 16 слотах
